全自動反沖洗砂石過濾器介紹

1.過濾狀態:

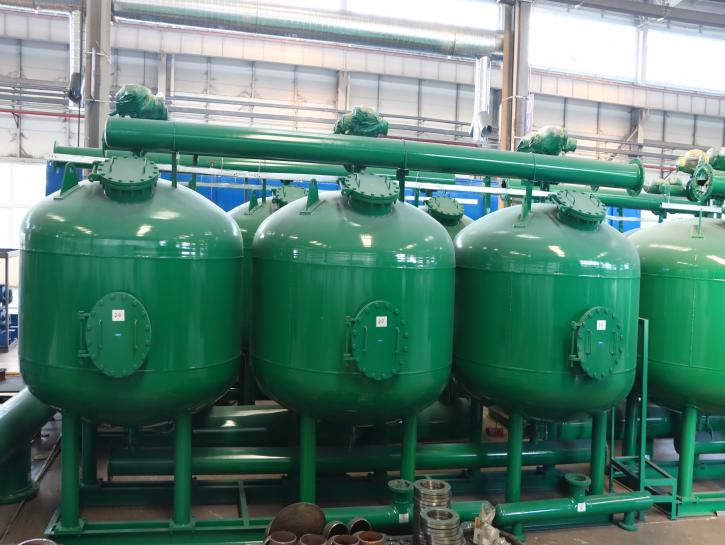

淺層過濾器，由若干個過濾單元并列組合而成。當系統處于過濾狀態時，未經過濾的水通過自行研制獨特

的布水器均勻布水,水以層流狀態通過濾器內的填料層(精制均粒石英砂)。當水流過填料層時,雜質被截留在

填料層內。過濾器底部有多個均勻分布的集水器，將過濾后的水均勻地收集并引出，平流過濾，可以使過

濾器在高流速下過濾,仍可達到較好過濾的效果。

2.反洗狀態:

隨著雜質在填料層中不斷聚積,內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值時,系統將自動

激活定壓差裝置使其轉換至反洗狀態，當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗,更便于

清洗聚積起來的雜質。

3.當系統處于反洗狀態時,過濾仍然繼續,其中要進行反洗的標準單元砂缸不進行過濾,系統中其它標準單元

砂缸仍然在過濾。過濾后的清潔水部分用來反洗標準單元砂缸,其余仍送到用戶處。反沖洗污水則通過水

力閥的反洗排水口被排出。在高速砂缸高效過濾系統中,特殊的集水器設計可使填料之間填料相互搓洗，

最大限度地提高反沖洗效率，減少所需的反洗水(清潔水)，同時反洗時沒有跑料現象。一個標準單元砂

缸反洗為3分鐘,反沖洗結束，標準單元砂缸內部壓頭損失減小到合理范圍,定壓裝置給出復原信號，水力

閥恢復到過濾狀態，下一個標準單元砂缸則準備進入反洗狀態,系統還可以通過時間控制反洗、默認4小

時反洗一次，根據工況現場調整時間、雙系統控制不分主次，哪個先到先執行。

全自動反沖洗砂石過濾器優勢

1.高效過濾

淺層砂過濾器能夠有效去除水中的懸浮物、顆粒物等雜質。其過濾精度可以達到10 - 200微米左右，對于

泥沙、藻類、鐵銹等常見雜質有很好的攔截作用。例如，在工業循環水系統中，可以有效去除冷卻水中的

懸浮雜質，防止其在管道和設備中沉積，從而保障系統的正常運行。

2.穩定的過濾質量

過濾器的過濾過程相對穩定。砂濾層的結構設計使得過濾介質能夠均勻地分布水流，保證在整個過濾周

期內都能維持較為穩定的過濾效率。在市政供水處理中，即使原水水質在一定范圍內波動，淺層砂過濾

器也能夠穩定地提供符合水質標準的過濾水。

3.深度凈化潛力

可以通過合理配置濾料和過濾層級，實現對水中部分溶解有機物、重金屬離子等進行一定程度的吸附和

截留。比如，在一些對水質要求較高的景觀水凈化場景中，淺層砂過濾器配合適當?shù)臑V料可以對水中的

部分污染物進行深度處理，改善水體的感官性狀和化學性質。

1.處理效果

進水濁度: < 30FTU，出水濁度: < 10FTU;

2.工作環境參數

?.工作溫度: 5-60°C;

②.工作壓力:≤0.6MPa;

③.進水水壓:≥0.3MPa;④. 反沖洗背壓:≥0.3 MPa (如果≤0.3MPa需要在出水總管增加調節閥);

⑤.進出口壓差: 0.02-0.05MPa。

3.運行參數

?.工作方式:壓力式;

②.運行方式:水流自上而下;

③.過濾速度: 30-60m/h;④. 反洗方式:內源反洗;

⑤.反洗耗水: 1-3%;

⑥.反洗強度: 4-15L/s. m2;

⑦.反洗歷時: 10-15min;

⑧.反洗膨脹率: 40-50%。

4.控制方式:手動控制、自動控制(時間)

5.罐體材質: Q235B、304、 316L、 碳鋼襯膠。水帽材質: ABS、304、 316L

6.單臺流量: 0.5m3/h~230m3/h;

7.輸入電壓: AC220V士10 % 50-60HZ

8.輸出電壓: AC24V/ AC220V

9.負載功率: 24W/1A

10.各路功率:≤50W
